Przejdź do: Metalurgia | Proces Tworzenia | Typy Hamon | Hataraki | Boshi | Szkoły i Tradycje | Prawdziwy vs Fałszywy | FAQ
Czym Jest Hamon?

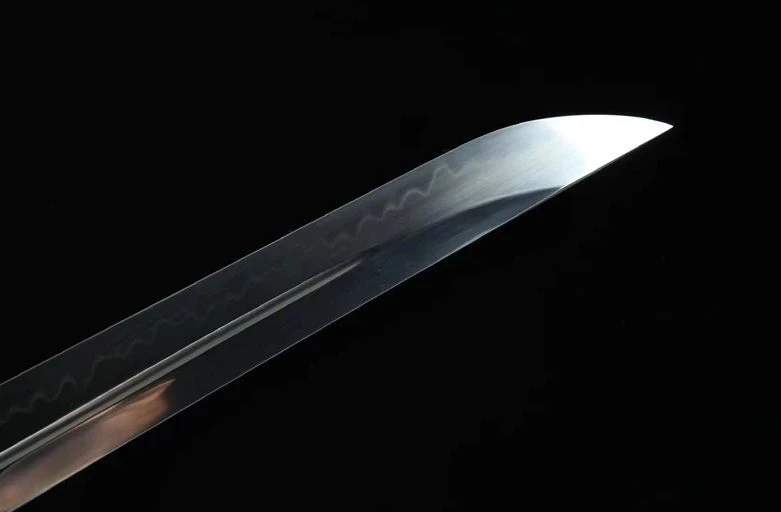

Hamon (刃文, dosłownie „wzór ostrza”) to widoczna linia biegnąca wzdłuż krawędzi tnącej japońskiego miecza, wyznaczająca granicę między dwiema strefami stali o zasadniczo różnej twardości. Nie jest to ozdoba nałożona na ostrze. Jest to bezpośredni, fizyczny ślad pozostawiony przez jedną z najbardziej wyrafinowanych technik obróbki cieplnej opracowanych przed Rewolucją Przemysłową.
Mówiąc najprościej: krawędź ostrza (ha) została utwardzona przez szybkie chłodzenie, tworząc wyjątkowo twardą krystaliczną strukturę zwaną martenzytem. Grzbiet (mune) był chroniony podczas hartowania przez powłokę gliny, pozwalając mu stygnąć powoli i pozostać twardym i elastycznym. Hamon to linia, gdzie te dwie strefy się spotykają, a jej kształt, tekstura i wewnętrzna aktywność ujawniają rękę kowala tak jednoznacznie jak podpis.
Hamon pojawia się na japońskich mieczach wszystkich typów. Na mieczu katana biegnie wzdłuż pełnej długości ostrza. Na wakizashi (krótki miecz) i tantō (sztylet) ten sam proces różnicowego hartowania produkuje tę samą linię, dostosowaną do ostrza. Zrozumienie hamonu jest niezbędne do czytania każdego nihontō, koduje szkołę, okres, technikę i charakter kowala.
Yakiba (焼刃) wyznacza samą utwardzoną strefę, cały hartowany obszar rozciągający się od krawędzi do granicy hamonu. Hamon jest ściśle linią wyznaczającą tę strefę, a nie samą strefą. Rozróżnienie to ma znaczenie przy ocenie jakości ostrza.
Metalurgia: Co Dzieje Się Wewnątrz Stali
Aby zrozumieć, dlaczego hamon wygląda i zachowuje się tak, jak się zachowuje, konieczne jest zrozumienie tego, co dzieje się na poziomie molekularnym podczas różnicowego hartowania, procesu, który jest w istocie kontrolowaną krystalografią.
Od Austenitu do Martenzytu
Gdy stal jest nagrzewana do temperatury krytycznej (między około 788°C a 843°C w zależności od zawartości węgla), jej struktura żelazo-węgiel przechodzi w fazę zwaną austenitem. W tym momencie stal jest plastyczna i gotowa do etapu hartowania.
Gdy ostrze jest zanurzane w kąpieli hartowniczej, szybkość chłodzenia determinuje, w jaką strukturę krystaliczną austenit się przekształca. Stal chłodzona szybko przekształca się w martenzyt: wyjątkowo twardą strukturę krystaliczną, w której atomy węgla są uwięzione w siatce żelaza, niemogące migrować. Martenzyt jest najtwardszą formą stali, zazwyczaj 58 do 65 HRC na skali Rockwella przy krawędzi tnącej. Jest również bardziej kruchy niż inne formy.
Stal chłodzona powoli przekształca się natomiast w perlit i ferryt, miększe, bardziej ciągliwe struktury plasujące się przy około 40 do 45 HRC. Te struktury mają wytrzymałość niezbędną do pochłaniania uderzeń bez kruszenia się.
Rola Gliny
Geniusz japońskiego podejścia tkwi w użyciu gliny (tsuchioki) do tworzenia kontrolowanego gradientu termicznego w przekroju poprzecznym ostrza. Nakładana grubo na grzbiet i boki, cienko lub wcale przy krawędzi, glina izoluje pokryte regiony podczas hartowania. Ponieważ woda jest znacznie bardziej wydajnym przewodnikiem ciepła niż glina, odsłonięta krawędź stygnie nagle, wystarczająco szybko, aby uformować martenzyt, podczas gdy chroniony gliną grzbiet stygnie powoli, pozostając w strefie perlit-ferryt.
Efektem jest pojedyncze ostrze z dwoma metalurgicznie odrębnymi regionami: twardą, ostrą, odporną na zużycie krawędzią i wytrzymałym, pochłaniającym wstrząsy grzbietem. Hamon jest widoczną granicą między tymi dwiema strefami, ujawnioną przez polerowanie.
Skład Gliny
Dokładna receptura mieszanki gliny (yakibatsuchi) różniła się między kowalnymi i szkołami, i była często pilnie strzeżoną tajemnicą handlową przekazywaną w ramach rodów. Podstawowe składniki to glina ogniotrwała, proszek węgla drzewnego (który pomaga regulować atmosferę węglową na powierzchni) i krzemionka w postaci drobnego piasku. Niektórzy kowale dodawali proszek żelaza lub rdzę w celu modyfikacji właściwości przewodzenia ciepła. Konkretne proporcje determinowały, jak szybko glina przewodzi ciepło, a przez to, gdzie dokładnie padała granica hamonu i jak aktywna wyglądała.
Jak Hamon Tworzy Krzywiznę Ostrza
Proces różnicowego hartowania jest również odpowiedzialny za charakterystyczną krzywiznę miecza katana (sori). Przed hartowaniem ostrze jest kute prosto. Podczas hartowania, szybkie kurczenie się martenzytycznej krawędzi tworzy nierównomierne siły kontrakcji wzdłuż długości ostrza. Ta różnicowa kontrakcja zgina ostrze, produkując elegancki łuk będący jedną z najbardziej rozpoznawalnych cech miecza katana. Wzór nakładania gliny wpływa nie tylko na kształt hamonu, ale na stopień i rozkład wynikającego sori.
Tworzenie Hamonu: Cztery Etapy
Tworzenie autentycznego hamonu jest jedną z najbardziej technicznie wymagających operacji w całym procesie tworzenia nihontō. Przygotowania mogą trwać miesiące, zanim nastąpi chwila hartowania, która trwa tylko sekundy, a nawet mistrzowscy kowale raportują wskaźnik niepowodzeń na tym etapie od 10 do 30%. Pęknięte lub nieprawidłowo hartowane ostrze nie może być naprawione, praca jest stracona.

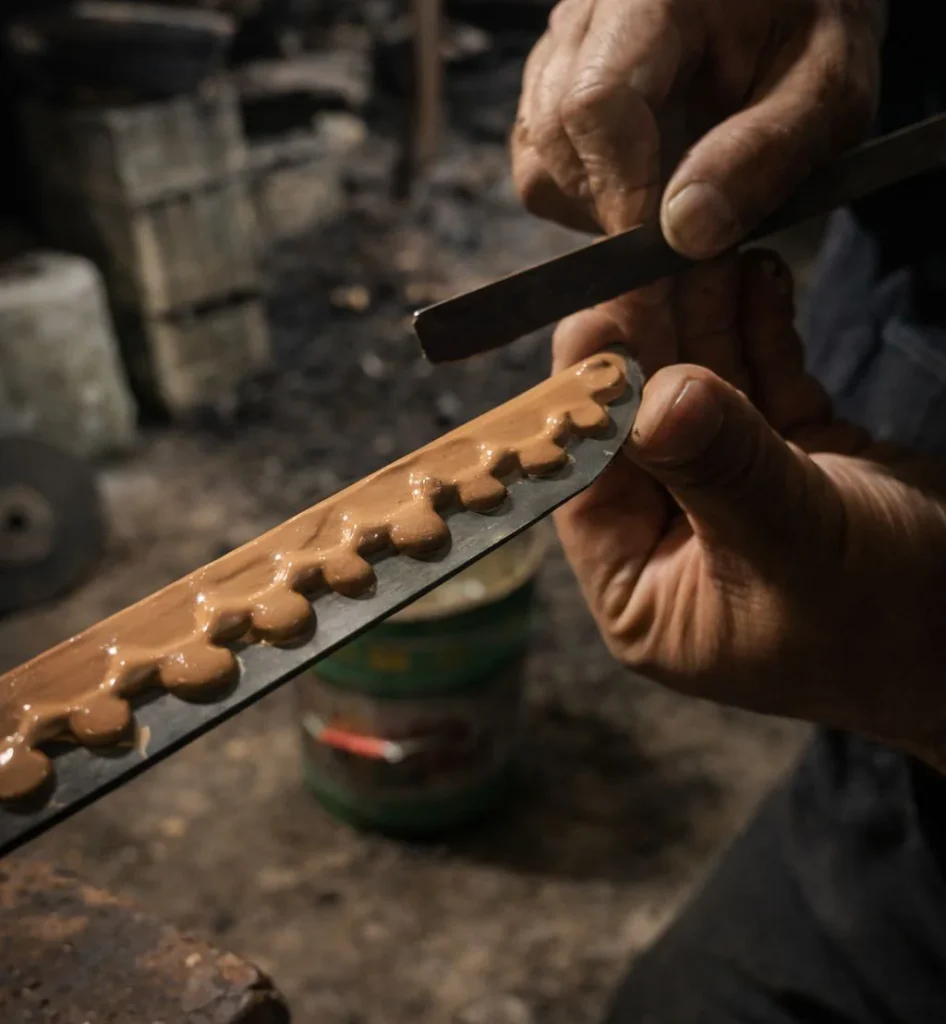

Gdy ostrze jest wykute, zgrubnie oszlifowane i wyprostowane, kowal nakłada mieszankę glinianą. Gruba warstwa (3 do 5 mm) jest budowana wzdłuż grzbietu i płaskiego korpusu. Cieńsza powłoka lub żadna nie jest pozostawiana wzdłuż krawędzi tnącej. Wzór, w jakim glina jest nakładana przy krawędzi, determinuje kształt hamonu: rysowanie gliny w łuki produkuje gunome, w łagodne fale (notare, w prostą linię) suguha. Pokryte gliną ostrze jest następnie powoli suszone; zbyt szybkie suszenie powoduje pękanie gliny, niszcząc równomierność izolacji. Żadne dwa nakładania gliny nie są identyczne, dlatego żadne dwa hamony nie są identyczne.
Ostrze jest umieszczane w piecu węglowym i nagrzewane równomiernie i powoli do temperatury krytycznej. Kowal ocenia temperaturę nie przez przyrządy, lecz po kolorze rozżarzonej stali, jasna pomarańczowo-czerwona barwa różni się w zależności od zawartości węgla. Precyzyjny moment hartowania wymaga lat doświadczenia; za niska temperatura produkuje niewystarczający martenzyt, za wysoka produkuje nadmierny wzrost ziarna osłabiający stal. Ten osąd, dokonywany w świetle ognia i często w częściowej ciemności (lepszej do odczytu barwy) jest jedną z najbardziej niezastępowalnych umiejętności w tradycyjnym kowalstwie mieczy.

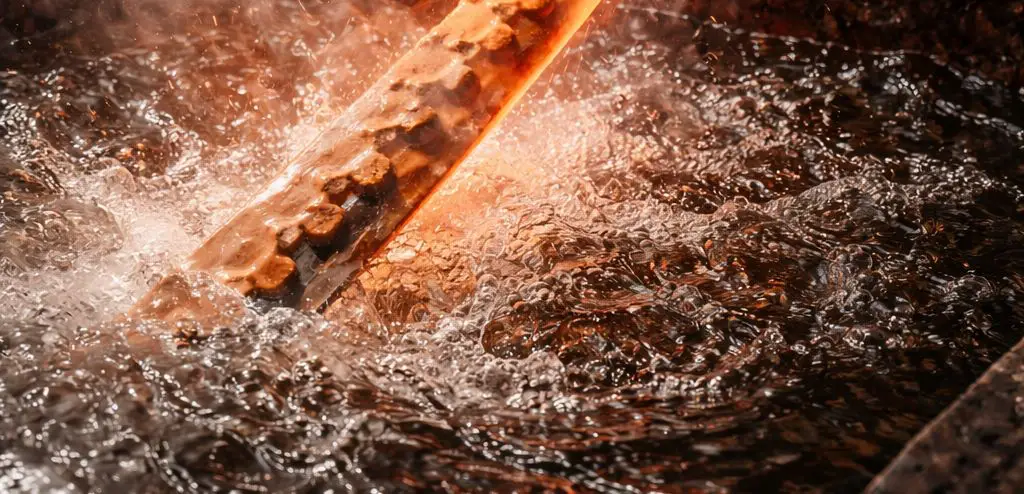

W temperaturze krytycznej, kowal zanurza ostrze krawędzią w dół w kąpieli hartowniczej. Tradycyjne miecze używały wody; wiele nowoczesnych mieczy produkcyjnych używa oleju, który produkuje wolniejsze, bardziej kontrolowane hartowanie redukujące ryzyko pękania. Hartowanie wodne produkuje bardziej aktywny hamon z większą aktywnością nie; hartowanie olejowe ma tendencję do produkowania gładszej, bardziej jednolitej linii. Ostry dźwięk „ping” podczas hartowania wskazuje na pęknięcie, katastrofalną awarię niszczącą miesiące pracy. Po hartowaniu hamon istnieje metalurgicznie, ale nie jest jeszcze widoczny dla oka.
Po hartowaniu, ostrze przechodzi wtórne odpuszczanie w niższej temperaturze (około 150 do 200°C) w celu złagodzenia naprężeń wewnętrznych i redukcji kruchości przy zachowaniu większości twardości. Hamon jest następnie ujawniany przez polerowanie, żmudny proces wykonywany przez wyspecjalizowanych polerowników (togishi) przy użyciu stopniowo drobniejszych naturalnych kamieni. Na nihontō klasy kolekcjonerskiej, proces polerowania może trwać wiele tygodni na jednym ostrzu. Na nowoczesnych mieczach produkcyjnych, trawienie kwasem jest czasem używane do wzmocnienia lub pełnego symulowania wyglądu hamonu po polerowaniu.
Główne Typy Hamon

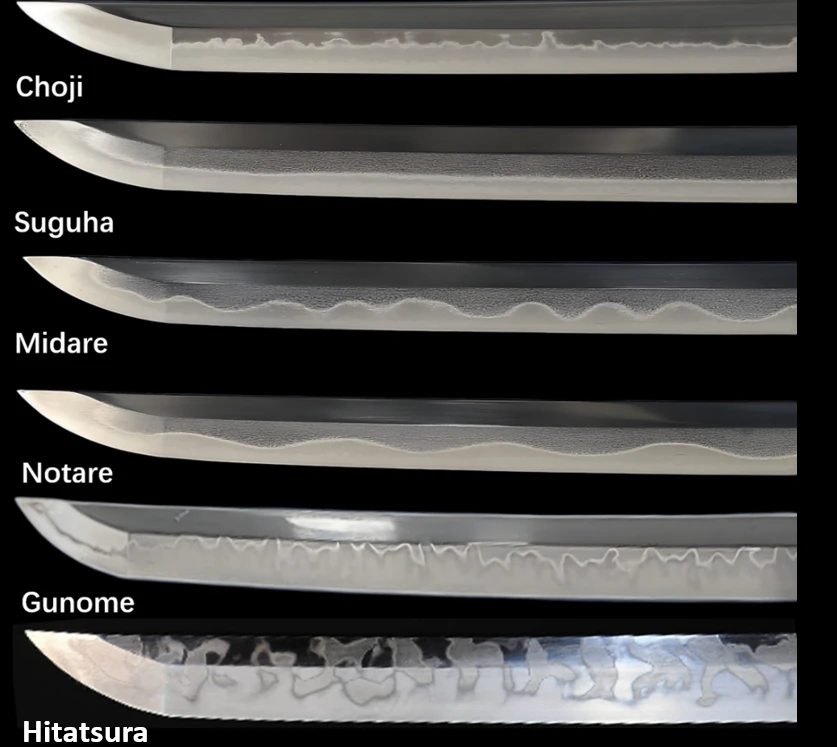

Koneserzy japońskich mieczy skatalogowali dziesiątki nazwanych wzorów hamon, każdy z własnymi podwariantami, skojarzeniami regionalnymi i kontekstem historycznym. Żadne dwa hamony nigdy nie są naprawdę identyczne, ręczne nakładanie gliny zapewnia, że każde ostrze, nawet przez tego samego kowala używającego tego samego wzoru, jest unikalne.
Suguha 直刃: Prosty Hamon
Linia biegnąca równolegle do krawędzi tnącej z minimalnym odchyleniem. Najstarszy i najbardziej klasyczny wzór, wymagający ekstremalnej precyzji, ponieważ jakiekolwiek odchylenie od prostej jest natychmiast widoczne. Podwarianty obejmują hiro-suguha (szeroki), hoso-suguha (wąski) i chu-suguha (średni). Charakterystyczny dla: szkół Yamato i Yamashiro.
Notare 湾れ: Falujący Hamon
Szerokie, łagodne fale przypominające powolną falę otwartego oceanu. Undulacje są regularne i spokojne, bez ostrych kątów. Kontrolowany, elegancki wzór, trudniejszy do konsekwentnego wykonania niż wygląda. Charakterystyczny dla: tradycji Soshu, okresu Nanboku-cho.
Gunome 互の目: Powtarzający Się Łukowy Hamon
Seria powtarzających się półkolistych lub owalnych undulacji, nazwana od kamieni planszowej gry Go widzianych z boku. Gunome stał się popularny od okresu Kamakura i stworzył wiele wariantów: gunome-choji, gunome-midare i togari-gunome (spiczaste gunome, charakterystyczne dla szkoły Mino). Charakterystyczny dla: tradycji Bizen i Mino.
Midare 乱れ: Nieregularny Hamon
Nieregularny, burzliwy wzór bez stałej powtarzającej się jednostki, nazwa oznacza „nieporządek”. Midare waha się od małej, kontrolowanej nieregularności do dzikiej, dramatycznej nieregularności. Wielki Masamune ze szkoły Soshu jest uznawany za twórcę o-midare (dużego midare), jednego z najbardziej technicznie wymagających wzorów do konsekwentnego tworzenia. Twórca: Masamune (Soshu); używany szeroko w różnych tradycjach.
Choji 丁子: Hamon Goździkowy
Hamon w kształcie kwiatów goździka: kuliste, zaokrąglone formacje przypominające suszone kwiaty goździków używane w japońskiej medycynie. Choji jest wzorem sygnaturowym tradycji Bizen, szczególnie szkoły Fukuoka Ichimonji. Większy wariant, o-choji, jest niezwykle trudny do wykonania bez pękania ostrza w punktach. Charakterystyczny dla: tradycji Bizen, szkoły Ichimonji.
Hitatsura 皆焼き: Hamon Pełnego Hartowania
Dramatyczne odstępstwo od innych wzorów: hamon rozciąga się na większość lub całą powierzchnię ostrza, w tym ji i shinogi-ji, tworząc izolowane wyspy miękkiej stali. Hitatsura pojawił się po raz pierwszy w tradycji Soshu podczas okresu Nanboku-cho. Należy do najbardziej wymagających wzorów do wykonania bez katastrofalnego pękania. Pochodzenie: tradycja Soshu.
Sanbon Sugi 三本杉: Hamon Potrójnych Cedrów
Hamon trzech cedrów: powtarzający się wzór trzech spiczastych elementów przypominających sylwetki drzew cedrowych. Ten wzór jest silnie związany z tradycją Mino i szkołą Kanemoto w szczególności. Charakterystyczny dla: tradycji Mino, szkoły Kanemoto.
Notare-midare 湾れ乱れ: Złożony Hamon
Wzór kombinowany łączący łagodne fale notare z nieregularnymi elementami midare. Wiele z najpiękniejszych nihontō cechuje złożony hamon, a nie pojedynczy czysty wzór, interakcja między dwoma elementami tworzy wizualne bogactwo i demonstruje kontrolę kowala nad wieloma jednoczesnym gradientami termicznymi. Spotykany w wielu tradycjach.
Na Wakizashi i Tantō
Te same typy hamon pojawiają się na wakizashi i tantō, z proporcjami dostosowanymi do krótszego ostrza. Na tantō, boshi (zachowanie hamonu przy czubku) jest szczególnie ważny i często stanowi znaczną część całkowitej długości hamonu, czyniąc prawidłowe hartowanie kissaki jeszcze bardziej krytycznym niż na mieczu katana.
Hataraki: Aktywność Wewnątrz Hamonu
Doświadczeni kolekcjonerzy nie patrzą tylko na konturowy kształt hamonu, badają jego wewnętrzne życie. Termin hataraki (働き, „aktywności”) odnosi się do złożonych zjawisk pojawiających się wewnątrz i wzdłuż granicy hartowanej strefy. Wspaniały hamon, oglądany pod kątowym światłem, nie jest prostą linią, jest krajobrazem aktywności krystalicznej mówiącej bezpośrednio o jakości stali i precyzji techniki kowala.
Właściwy sposób badania hataraki to silne, ukierunkowane źródło światła (skupione LED lub naturalne światło słoneczne) z ostrzem trzymanym pod różnymi kątami. Wiele aktywności będzie niewidocznych z bezpośrednio góry i pojawi się tylko wtedy, gdy ostrze jest nachylone, aby uchwycić światło wzdłuż jego długości. Dlatego autentyczne nihontō mogą wyglądać dość zwyczajnie w słabym oświetleniu i spektakularnie żywo w odpowiednich warunkach oglądania.
Nioi 匂: Mglista Granica
Drobna, mglista warstwa krystaliczna przy granicy hamonu, cząstki martenzytu tak małe, że nie można ich rozróżnić indywidualnie. Pojawia się jako miękka, mglista, biała lub srebrna chmura. Hamon złożony głównie z nioi nazywa się nioi-deki. Charakterystyczny dla Bizen i wielu ostrzy Shinto.
Nie 沸: Migoczące Kryształy
Indywidualnie widoczne kryształy martenzytu migoczące jak gwiazdy lub szron na ostrzu, większe niż cząstki nioi, rozróżnialne gołym okiem w dobrym świetle. Hamon bogaty w nie nazywa się nie-deki. Migocząca, brillantowa jakość nie jest znakiem rozpoznawczym największych arcydzieł tradycji Soshu.
Ashi 足: Nogi
Linie miękkiej struktury krystalicznej rozciągające się od granicy hamonu ku dołowi w kierunku krawędzi tnącej, przecinające yakiba jak nogi (dosłowne znaczenie). Ashi pokazuje, że hartowane i niehartowane strefy prawidłowo przemieszały się na poziomie molekularnym, ich obecność wskazuje na dobre, gruntowne hartowanie i jest uważana za pozytywny wskaźnik jakości.
Kinsuji 金筋: Złota Nić
Jasne, złote, niciowate linie nie biegnące wewnątrz lub wzdłuż hamonu, przypominające złoty drut przeciągnięty przez stal. Kinsuji jest jednym z najbardziej cenionych hataraki i jest silnie związany z najpiękniejszymi ostrzami tradycji Soshu, szczególnie pracami Masamune.
Sunagashi 砂流し: Smugi Piasku
Nagromadzenia nie tworzące długie, płynące smugi wewnątrz hamonu, przypominające ślady pozostawione przez miotłę zamiatającą piasek. Sunagashi często pojawia się obok kinsuji w najpiękniejszych pracach Soshu, dodając hamonowi poczucie ruchu i energii.
Tobiyaki 飛焼き: Latające Hartowanie
Izolowane, „latające” hartowane plamy pojawiające się w ji (korpusie) ostrza, odłączone od głównego hamonu. Tobiyaki jest związany z wczesnymi pracami Soshu i określonymi ostrzami Bizen, demonstrując, że kowal osiągnął wyjątkowo wysokie temperatury lub użył szczególnie agresywnego hartowania.
Nijuba 二重刃: Podwójny Hamon
Druga, równoległa linia biegnąca obok głównej granicy hamonu. Związany z ostrzami tradycji Yamato, szczególnie szkołami masame (prostego ziarna). Dodatkowa linia jest formowana przez wtórną granicę gliny.
Inazuma 稲妻: Błyskawica
Linie nie w kształcie błyskawic biegnące przez ji, przypominające błysk pioruna. Spokrewnione z kinsuji, ale bardziej nieregularne i dramatyczne w formie. Inazuma jest uważana za szczególnie piękny i rzadki hataraki, związany z najbardziej aktywnymi hartowaniami.
Boshi: Hamon przy Czubku
Gdzie hamon dociera do kissaki (czubka), musi zawrócić na siebie, ta sekcja linii hartowania nazywa się boshi (帽子, dosłownie „kapelusz”). Boshi jest badane oddzielnie od głównego hamonu, ponieważ wymaga innej techniki do wykonania, i ponieważ jego jakość jest jednym z najbardziej wiarygodnych wskaźników poziomu umiejętności kowala.
Prawidłowe hartowanie kissaki jest trudne: czubek jest cienki, stygnie wyjątkowo szybko, a margines błędu w nakładaniu gliny jest minimalny. Źle wykonane boshi (nierówne, zbyt wąskie, nieprawidłowo zawracające lub po prostu nieobecne) natychmiast sygnalizuje ostrze niższej jakości.
Ko-maru 小丸
Mały, schludny łuk zawracający hamon przy czubku. Najpowszechniejsza i najbardziej elegancka forma boshi, związana z wieloma ostrzami tradycji Yamashiro i Yamato. Trudna do czystego wykonania bez zniekształceń.
O-maru 大丸
Większy łuk, produkujący bardziej zaokrąglone, hojne zawrócenie. Związany z wieloma ostrzami tradycji Bizen. Szersza hartowana strefa w obszarze kissaki czyni czubek bardziej odpornym na uszkodzenia bojowe.
Midare-komi 乱れ込み
Nieregularny wzór midare rozciągający się do kissaki bez wyraźnego, zdefiniowanego zawrócenia. Związany z tradycjami Soshu i Mino.
Kaen 火焔
W kształcie płomienia: nie w kissaki wydaje się płynąć ku górze w kierunku czubka jak ogień. Dramatyczna i prestiżowa forma boshi, znajdowana na najpiękniejszych pracach tradycji Soshu.
Ichimai 一枚
Całe kissaki jest hartowane, hamon pokrywa cały czubek bez widocznego zawrócenia. Spotykany szczególnie na mieczach bojowych, gdzie czubek wymagał maksymalnej twardości do penetracji.
Jizo 地蔵
Nazwany od posągów Bodhisattwy Jizo: hamon zwisa wokół yokote i zawraca w zaokrąglonym kształcie sugerującym siedzącą postać. Rzadka i charakterystyczna forma spotykana na określonych ostrzach Mino i Yamato.
Gokaden: Pięć Szkół, Pięć Sygnatur Hamonu
Od późnego okresu Kamakura przez epokę Muromachi, w Japonii rozwinęło się pięć wielkich regionalnych tradycji kowalstwa mieczy, Gokaden (五家伝). Każda produkowała miecze z charakterystycznym hamonem, ziarnem stali i kształtem ostrza. Hamon jest jednym z najbardziej charakterystycznych spośród tych identyfikatorów.
| Tradycja | Region | Charakterystyczny Hamon | Kluczowe Szkoły / Kowale |
|---|---|---|---|
| Yamato-den 大和伝 | Prefektura Nara | Wąskie suguha w nioi, czasem nijuba (podwójny hamon). Kontrolowany, powściągliwy, głęboko klasyczny. Stal masame (proste ziarno) typowa. | Szkoły Senjuin, Tegai, Taima, Shikkake, Hosho |
| Yamashiro-den 山城伝 | Prefektura Kioto | Suguha z ko-midare i ko-choji, drobne ko-nie zarówno w ji, jak i ha. Elegancki, wyrafinowany, odzwierciedlający bliskość dworu cesarskiego. | Szkoły Sanjo, Gojo, Awataguchi, Rai; Yoshimitsu |
| Bizen-den 備前伝 | Prefektura Okayama | Ekstrawagancki nioi-deki hamon choji-midare, często z prominentnym utsuri. O-choji szkoły Ichimonji jest definiującym przykładem. | Fukuoka Ichimonji, Osafune (Nagamitsu, Kagemitsu, Kanesada) |
| Soshu-den 相州伝 | Prefektura Kanagawa | Dziko aktywny nie-deki hamon: o-midare, notare, gunome z obfitym kinsuji, sunagashi, tobiyaki. Najbardziej ambitna technicznie tradycja. | Shintogo Kunimitsu, Yukimitsu, Masamune, Sadamune |
| Mino-den 美濃伝 | Prefektura Gifu | Gunome-midare z togari (spiczaste gunome). Sanbon sugi (potrójny cedr) jest najbardziej charakterystyczną sygnaturą Mino. Bardziej kątowy, agresywny charakter. | Kaneuji, Kanemoto, Kanesada (No-sada) |
Prawdziwy vs Fałszywy Hamon: Jak Odróżnić
Ponieważ autentyczny hamon jest tak ściśle związany z jakością i wartością, fałszywe lub symulowane hamony są niezwykle powszechne na mieczach niższej klasy. Ważne jest, aby powiedzieć wyraźnie: kosmetyczny hamon nie jest z natury problemem na mieczu sprzedawanym transparentnie jako egzemplarz dekoracyjny lub miecz cięcia poziomu wejściowego z jednolitym hartowaniem. Problem pojawia się, gdy fałszywy hamon jest używany do błędnego przedstawiania ostrza jako różnicowo hartowanego, gdy nim nie jest.
| Typ | Metoda | Wygląd | Co oznacza dla ostrza |
|---|---|---|---|
| Autentyczny: Hartowany w Glinie | Różnicowe hartowanie z gliną yakibatsuchi, hartowanie wodne lub olejowe, profesjonalne polerowanie (togi) | Organiczny, nieregularny, wykazuje prawdziwe hataraki (nie, nioi, ashi, kinsuji). Wydaje się przesuwać i żyć pod kątowym światłem. Nigdy nie jest doskonale jednolity. | Twarda krawędź (58 do 65 HRC), wytrzymały grzbiet (40 do 45 HRC). Doskonała zdolność cięcia i utrzymanie krawędzi. |
| Symulowany: Trawiony Kwasem | Ostrze jest jednolicie hartowane (monotemperowane), następnie trawienie kwasem tworzy wizualny wygląd granicy hamonu | Często zbyt jednolity we wzorze. Brak prawdziwego błysku nie lub nioi pod światłem. Pod powiększeniem pokazuje chemiczne zabarwienie zamiast struktury krystalicznej. | Jednolita twardość w całości. Może działać odpowiednio jako narzędzie tnące, ale brakuje mu utrzymania krawędzi prawdziwie różnicowo hartowanego ostrza. |
| Kosmetyczny: Szlifowanie/Szczotkowanie | Mechaniczna linia jest tworzona przez szlifowanie lub ścieranie powierzchni ostrza we wzorze hamonu | Wygląda zarysowane, a nie krystaliczne. Linia jest tylko powierzchniowa. Pod jakimkolwiek powiększeniem brak struktury krystalicznej jest oczywisty. | Brak znaczenia metalurgicznego. Ostrze jest takie, jakie byłoby bez fałszywego hamonu, często jednolicie miękka stal nierdzewna. |
| Kosmetyczny: Stal Nierdzewna | Jakiekolwiek obróbki powierzchniowe; stal nierdzewna zawiera niewystarczającą ilość węgla do tworzenia martenzytu | Może być przekonujący na pierwszy rzut oka, ale nie może replikować organicznej nieregularności i hataraki autentycznego hamonu. | Stal nierdzewna nie może być różnicowo hartowana. Jakikolwiek hamon na ostrzu nierdzewnym jest z definicji kosmetyczny, niezależnie od sposobu jego wytworzenia. |
Jak Zidentyfikować Autentyczny Hamon
Najbardziej wiarygodnym testem jest oglądanie ostrza pod silnym, kątowym źródłem światła i szukanie prawdziwego hataraki, szczególnie nioi (mglista chmura granicy) i nie (indywidualne migoczące kryształy martenzytu). Autentyczny hamon nie może być doskonale jednolity: ręczne nakładanie gliny i fizyka różnicowego chłodzenia zapewniają, że ma organiczną wariację, subtelne asymetrie i wewnętrzną aktywność, których żaden chemiczny ani mechaniczny proces nie może w pełni zreplikować.
Pod powiększeniem (lupa jubilerska 10x jest wystarczająca), autentyczny hamon wykaże ziarnistą strukturę krystaliczną przy granicy. Fałszywy wytrawiany kwasem pokaże ostrą, chemicznie wytworzoną linię bez tej ziarnistości. Autentyczny hamon przebiega również przez pełny przekrój poprzeczny ostrza, nie jest zjawiskiem powierzchniowym. Fałszywy hamon istnieje tylko na powierzchni.
Najczęściej Zadawane Pytania
Czy hamon sprawia, że miecz katana jest ostrzejszy?
Nie bezpośrednio, ostrość jest funkcją geometrii krawędzi i wykończenia, a nie obecności hamonu. To, co hamon reprezentuje, faktycznie poprawia wydajność ostrza: różnicowo hartowana krawędź utrzymuje ostrość znacznie dłużej niż jednolicie hartowana, ponieważ martenzyt jest twardszy i bardziej odporny na zużycie. Praktycy konsekwentnie opisują ostrza hartowane w glinie jako tnące bardziej zdecydowanie na miękkich celach.
Czy hamon może się zmienić lub zniknąć z czasem?
Metalurgiczna rzeczywistość hamonu jest trwała, martenzytyczna krawędź nie powraca do perlitu w temperaturze pokojowej. Jednak wizualny wygląd hamonu może być zasłonięty przez rdzę, nieprawidłowe czyszczenie lub nadmierne polerowanie. Profesjonalne polerowanie przez wykwalifikowanego togishi może przywrócić wizualny hamon na autentycznym ostrzu.
Jaka jest różnica między nie-deki a nioi-deki?
Oba terminy opisują dominujący krystaliczny charakter przy granicy hamonu. Nie-deki oznacza, że hamon jest zdominowany przez duże, indywidualnie widoczne kryształy martenzytu (nie) migoczące jak gwiazdy, charakterystyczne dla ostrzy tradycji Soshu. Nioi-deki oznacza, że granica hamonu jest zdominowana przez drobne, mgliste cząstki martenzytu (nioi) pojawiające się jako miękka, mglista, biała lub srebrna mgła, charakterystyczna dla ostrzy tradycji Bizen. Żadna nie jest z natury lepsza; odpowiedni typ zależy od tradycji i zamierzonej estetyki.
Czy każdy japoński miecz ma hamon?
Nie. Wiele dekoracyjnych, budżetowych i nierdzewnych mieczy całkowicie pomija różnicowe hartowanie, ponieważ jest ono technicznie trudne, ma znaczny wskaźnik awarii i znacznie zwiększa koszty produkcji. Prawdziwe hamony pojawiają się tylko na prawidłowo różnicowo hartowanych ostrzach. Na monotemperowanych mieczach jakikolwiek widoczny „hamon” jest kosmetyczny.
Jaki jest związek między hamonem a sori (krzywizną)?
Oba wynikają z tego samego procesu różnicowego chłodzenia. Szybka martenzytyczna kontrakcja krawędzi podczas hartowania tworzy nierównomierne siły kurczenia wzdłuż długości ostrza, zginając poprzednio proste kucie w zakrzywiony kształt miecza katana. Wzór nakładania gliny wpływa zarówno na kształt hamonu, jak i stopień i rozkład wynikającego sori, dlatego hamon i sori tradycyjnie wykonanego ostrza są nierozłączne.
Czy można użyć hamonu do identyfikacji, która szkoła wykonała miecz?
Doświadczeni rzeczoznawcy używają hamonu (konkretnie jego ogólnego typu wzoru, dominującego hataraki i formy boshi) jako jednego z podstawowych narzędzi atrybucji. Każda szkoła ma charakterystyczne tendencje, choć istnieje nakładanie i poszczególni kowale rozwijali osobiste style. Hamon jest badany obok kształtu ostrza (sugata), ziarna stali (hada) i cech trzpienia (nakago) w celu dojścia do atrybucji. Żadna pojedyncza cecha nie jest rozstrzygająca w izolacji.
Czy szerszy hamon zawsze jest lepszy?
Wcale nie. Szerokość jest jednym wymiarem jakości hamonu, ale nie najważniejszym. Habuchi (precyzyjna, ciągła jakość granicy hamonu), aktywność hataraki i odpowiedniość do zamierzonego stylu mają większe znaczenie niż prosta szerokość. Wąskie, perfekcyjnie wykonane suguha z wyraźnym, aktywnym nioi demonstruje więcej umiejętności niż szerokie, ale niechlujne midare.
Pełny opis wszystkich elementów miecza katana znajdziesz w naszym przewodniku po częściach miecza katana.
Aby zrozumieć rękojeść szczegółowo, przeczytaj nasz kompletny przewodnik po tsuce.
Terminologię japońskiego miecza znajdziesz w naszym słowniku miecza katana.
Przeglądaj naszą pełną kolekcję mieczy katana, wszystkie ostrza z autentycznym hamonem hartowanym w glinie są wyraźnie zaznaczone.
